一.概述
這是一臺用十點光柱模擬顯示物位高度的射頻電容式物位計。由于使用了自行設計的特殊芯片，實現了電容式物位計的十點光柱實用顯示；實現了電容式物位計進料一次便完成標定的簡易操作；從而實現了物位測量的低成本與強功能的完美結合，充分體現了我公司與時俱進的創新精神和能力。它由傳感器和二次儀表兩部份組成。傳感器放在料倉頂，探極垂直伸進料倉內，二次儀表放在其他合適的地方。傳感器把物位的變化轉變成與之對應的電脈沖信號，遠傳給二次儀表處理，用十只發光二極管組成光柱模擬顯示物位的高低，并有四點超限報警輸出，適用于液體/固體物料作物位高度顯示、報警和控制。
二.主要技術指標
◆ 工作電源：AC220V±10% 或 DC24V
◆ 功耗： ≤5W
◆ 顯示方式：十只發光二極管光柱
◆ 顯示分辨率：10%F.S
◆ 傳感器防護等級：IP65
◆ 工作環境溫度： -20~45℃
◆ 探極工作（介質）溫度： 普通型： -20~60℃
中溫型：
-40~200℃
高溫型：
-40~800℃
◆ 介質壓力： 壓力型≤3MPa（其余型號為常壓）
◆ 傳感器與二次儀表的連線及距離：距離 <200m，用直徑1.5mm以上的導線
（最好是雙絞線） 連接，每條導線電阻應小于3歐姆
◆ 檢測范圍： 11000p
◆ 報警輸出方式：四組繼電器常開、常閉觸點，對應高-高、高、低、低-低四點輸出，分別可選物位的100%或90%、80%或70%、30%或20%和10%或0%，出廠時已分別置于100%、80%、20%、0%處。(觸點容
量AC250V，0.3A；DC28V,0.5A；電阻負載）
◆ 二次儀表外型尺寸：112（深）× 48（寬）× 96（高）
◆ 二次儀表開孔尺寸： 43+1（寬）× 91+1（高）
三、二次儀表面板及外形圖

四、傳感器的探極形式及外形


五、端子圖及系統連接

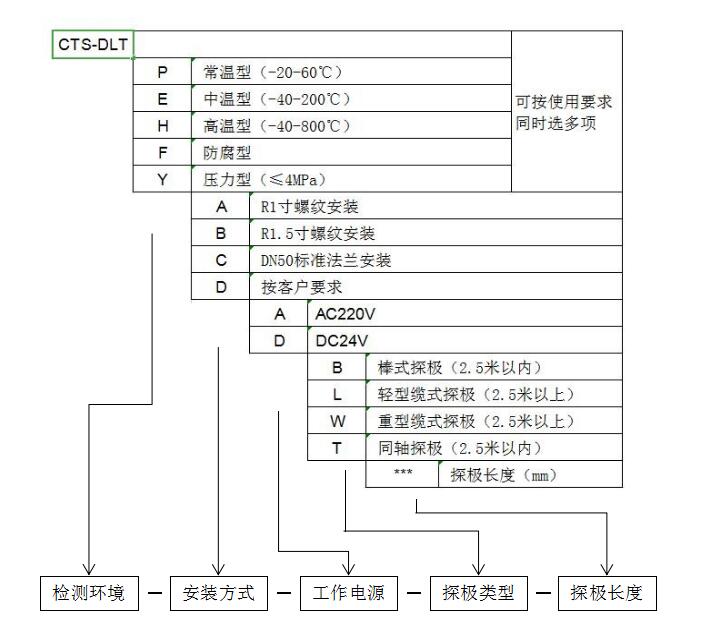

六、型號含義
|
