一.概述
這是一臺結構特別簡潔的射頻電容式物位變送器，由于使用了自行設計的特殊系列芯片，實現了物位信號的脈沖式變換；實現了物位信號的自修正處理，從而實現了強大功能與簡單結構的完美結合，充分體現了我公司與時俱進的創新精神與能力，它把物位的變化轉變成對應的
4～20mA信號，以便遠傳處理或組成系統。料位、液位、油位測量均可應用。
二.主要技術指標
◆ 工作電源：AC220V±10% 或 DC24V
◆ 功耗： < 3W
◆ 響應延時：< 2～3秒
◆ 儀表工作環境溫度： -20～45℃
◆ 探極工作（介質）溫度： 普通型： -20～60℃
中溫型：
-40～200℃
高溫型： -40～800℃
◆ 介質壓力： 壓力型≤3MPa（其余型號為常壓）
◆ 輸出方式： 4～20mA變送信號
◆ 負載能力： ≤600歐姆
◆ 檢測范圍： ≤11000p
◆ 傳感器防護等級：IP65
◆ 精度：±1%F.S

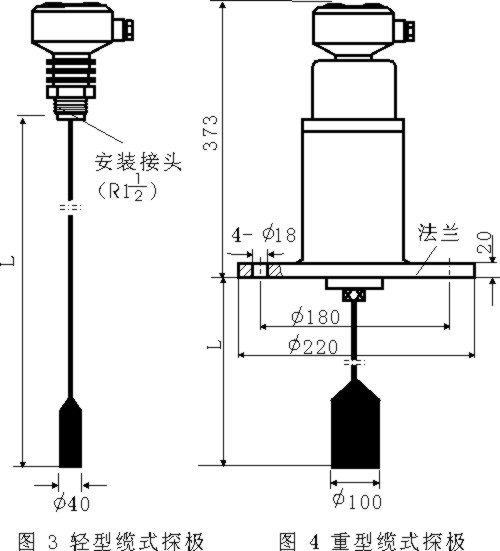

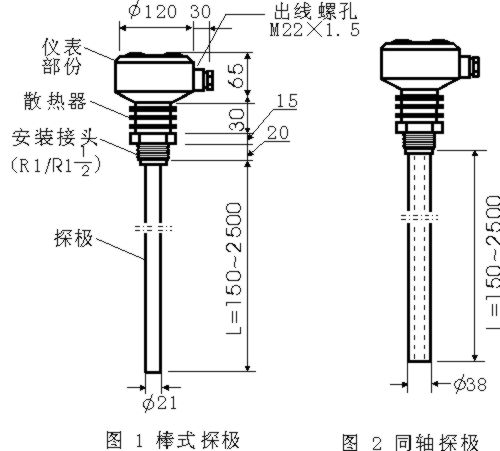

三、探極形式及外形

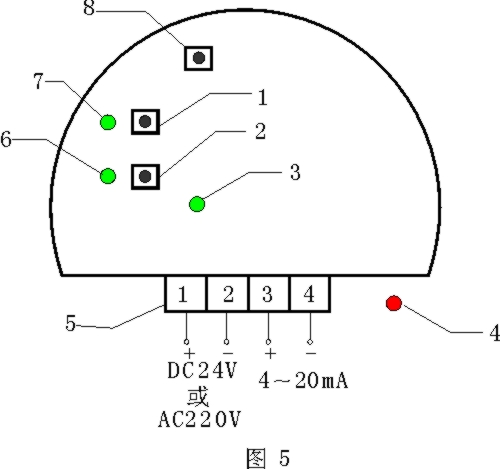

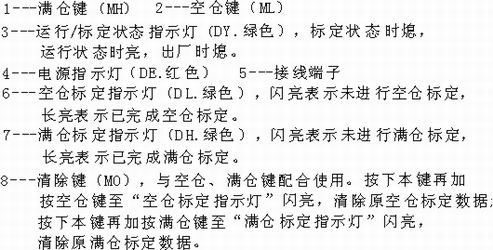

四、端子圖和元件分布及其功能

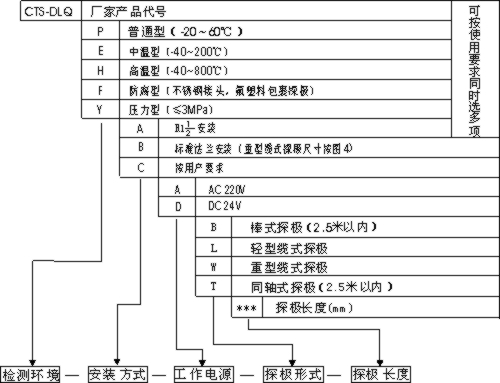

五、型號含義

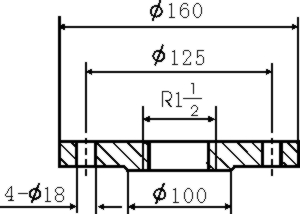

附標準法蘭尺寸圖:
六、選型舉例
例1：使用要求：介質常溫、常壓；R1.5
安裝；電源AC220V；棒式探極，長1米。
對應型號：CTS-DLQ-P-A-A-B-1000
例2：使用要求：介質溫度≤150℃；介質壓力≤3MPa；防腐蝕；電源 DC24V；探極長15米，測固體物料。
對應型號：CTS-DLQ-EYF-B-D-W-1500
七、選型注意事項
1. 本物位變送器探極長度可根據現場需要選擇，應稍短于料倉高度；小于2.5米時應選用棒式探極，超過此長度應選用纜式探極，測量固體物料并且探極長度超過3-5米時應選用重型纜式探極，液體物料可用輕型纜式探極。
2. 固體物料并且是非金屬料倉或物料介電常數≤1.8時需加輔助探極；液體物料并且是非金屬料
倉或料槽和其它非規則料倉應選用同軸探極。
3. 高溫型檢測的物料須不導電。
4. 我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。
八、投運方法

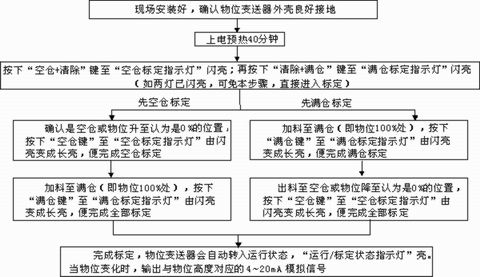

本物位變送器必須進行空倉和滿倉兩次標定以后才能正常運行，可先標定空倉，再標定滿倉，
也可先標定滿倉，再標定空倉，過程如下：
附標定清除法：如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉標定指示燈”閃亮，清除原空倉標定 數據；按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，清除原滿倉標定數據。
九、 使用技巧及注意事項
1. 本物位變送器應在倉頂安裝，探極垂直伸進倉內，外殼地線標志處要可靠連接地網。
2. 物位變送器從一個料倉換到另一個料倉使用，需按第八項所述方法重新投運。
十、 檢驗方法
1.
把物位變送器放桌上，在端子3、4上執接上毫安表，通電預熱10分鐘。
2. 按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮。
3. 按下“空倉鍵”至“空倉標定指示燈”變長亮，
4. 用手握住探極不放，同時按下“滿倉鍵”至“滿倉標定指示燈”變長亮。此時輸出電流約為20mA
。放開握住探極的手，電流約4mA。——物位變送器功能正常。
5. 按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，清除原標定數據。斷電，準備到現場使用。
|
