一.概述
這是一(yi)臺功(gong)能(neng)強大而(er)操作(zuo)簡易的(de)(de)電(dian)(dian)容(rong)式(shi)油水界(jie)(jie)面變送器，由于(yu)(yu)使用(yong)了(le)(le)自行設計的(de)(de)特殊芯片和(he)獨特的(de)(de)動態求和(he)算法，實(shi)現了(le)(le)射頻(pin)電(dian)(dian)容(rong)式(shi)界(jie)(jie)面自識別(bie)；實(shi)現了(le)(le)射頻(pin)電(dian)(dian)容(rong)式(shi)界(jie)(jie)面高(gao)度(du)(du)簡易轉(zhuan)換；從而(er)實(shi)現了(le)(le)界(jie)(jie)面信號(hao)的(de)(de)實(shi)用(yong)變送遠傳，充(chong)分體(ti)現了(le)(le)我公(gong)司與(yu)時俱進的(de)(de)創新精神與(yu)能(neng)力！它把界(jie)(jie)面高(gao)度(du)(du)轉(zhuan)換成對應的(de)(de)
4~20mA （十級）變送信號(hao)，供遠傳處理或組成系(xi)統(tong)，適用(yong)于(yu)(yu)介電(dian)(dian)常數小于(yu)(yu)3.5的(de)(de)各種油類（例如原(yuan)油、重油等）與(yu)水之間的(de)(de)界(jie)(jie)面高(gao)度(du)(du)測控。特別(bie)適用(yong)于(yu)(yu)石油、石化、食品等行業。
二.主要技術指標
◆ 工作電源：AC220V±10% 或 DC24V
◆ 功耗： < 3W
◆ 響應延時：< 2～3秒
◆ 工作環境溫度： -20~45℃
◆ 探極工作（介質）溫度： 普通型： -20～60℃
中溫型：
-40～100℃
◆ 介質壓力： 壓力型≤3MPa（其余型號為常壓）
◆ 輸出方式： 4～20mA變送信號（十級）
◆ 負載能力： 600歐姆
◆ 檢測范圍： 11000p
◆ 傳感器防護等級：IP65
◆ 精度：±10%F.S

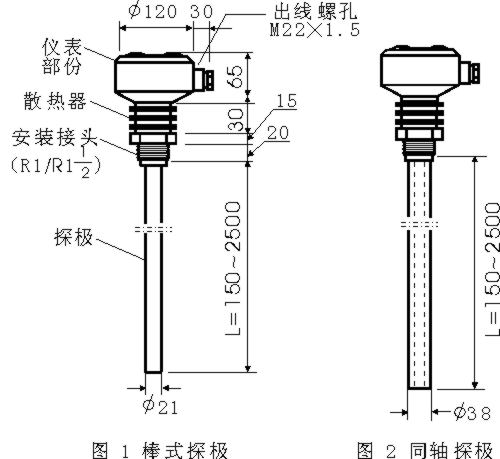

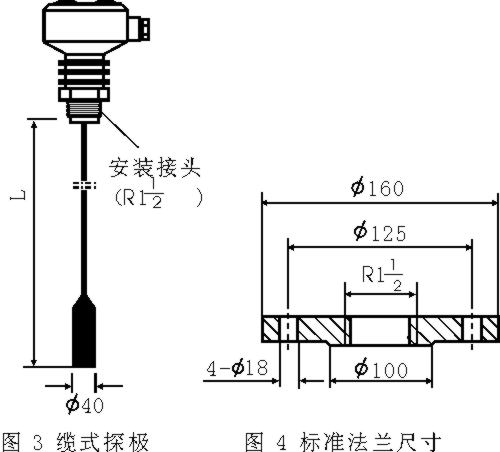

三、探極形式及外形 ;

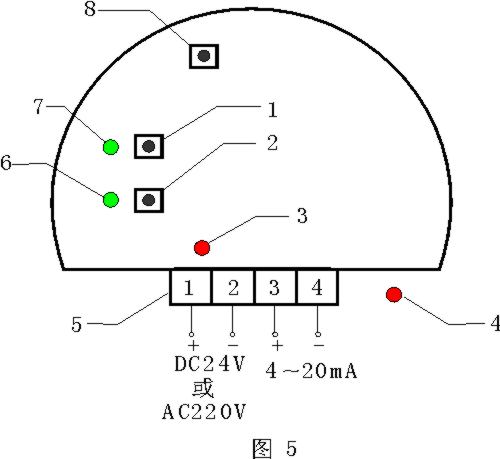

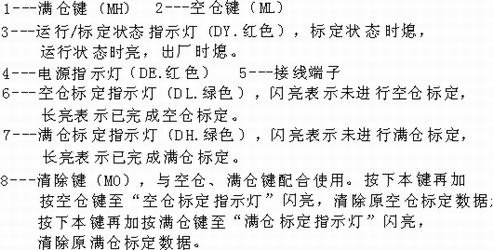

四、端子圖和元件分布及其功能

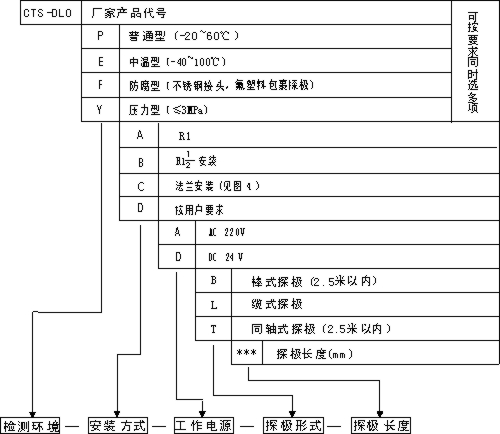

五、型號含義
六、選型舉例
例1：使用要求：介質常溫、常壓；R1
安裝；電源AC220V；棒式探極，長1米。
對應型號：CTS-DLO-P-B-A-B-1000
例2：使用要求：介質溫度≤90℃；介質壓力≤3MPa；防腐蝕；法蘭安裝；電源
DC24V；探極長5米。
對應型號：CTS-DLO-EYF-C-D-L-5000
七、選型注意事項
1. 本界面變送器探極長度可根據現場需要選擇，應稍短于料倉高度；小于2.5米時應選用棒式
探極，超過此長度應選用纜式探極。
2.
非金屬料倉需加輔助探極，或選用同軸探極。
3.
我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。
八、投運方法
本界面變(bian)送器必須用水(shui)（不能用油水(shui)混(hun)和物(wu)）作物(wu)料，進(jin)行空倉(cang)(cang)和滿(man)(man)倉(cang)(cang)兩次標定以(yi)后才能正常運行，可(ke)先標定空倉(cang)(cang)，再標定滿(man)(man)倉(cang)(cang)，也(ye)可(ke)先標定滿(man)(man)倉(cang)(cang)，再標定空倉(cang)(cang)，過程如下(xia)：
附標定清除法：如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉標定指示燈”
閃亮，清除原空倉標定數據；按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，
清除原滿倉標定數據。
九、 使用技巧及注意事項
1.
本界面變送器應在倉頂安裝，探極垂直伸進倉內，外殼地線標志處要可靠連接地網。
2.
界面變送器從一個料倉換到另一個料倉使用，需按第八項所述方法重新投運。
十、 檢驗方法
1. 把界面變送器放在桌上，在端子3、4 處接上毫安表，上電預熱10分鐘。
2.
按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定
指示燈”閃亮。
3.
按下“空倉鍵”至“空倉標定指示燈”變長亮，
4.
用手握住探極不放，同時按下“滿倉鍵”至“滿倉標定指示燈”變長亮。此時輸出電流約為
20mA
。放開握住探極的手，電流約4mA。——界面變送器功能正常。
5.
按下“清除+空倉”鍵至“空倉標定指示燈”閃亮；再按下“清除+滿倉”鍵至“滿倉標定
指示燈”閃亮，清除原標定數據。斷電，準備到現場使用。
|
