【概述】
這是一臺全自動，免調試的射頻電容式物位開關！由于使用了自行設計的特殊芯片，實現了電容式物位開關對環境的自識別；實現了電容式物位開關運行參數的自標定；實現了電容式物位開關的"回差"式動作，從而實現了人們長期以來夢寐追求的"一鍵"式操作--按鍵一下完成投運，充分體現了高品質與易操作的完美結合！
它適用于液態和固態物料作物位上/下限報警或控制；尤其適用于其他電容式物位開關無法正常使用的高粘附物料。
【主要技術指標】
工作電源：AC220V±10%
50--60HZ 或 DC24V
功耗：<3W
工作靈敏度：3--6p（即當探極從未被物料掩埋
到部份被掩埋所引起的環境電容增加量
≥3--6p時，繼電器吸合。）
回差：1--3p （即料（液）面上升引至繼電器 吸合后，當料（液）面下降時，繼電器并不立刻釋放，要降至從吸合處起，環境電容減少約1-3p距離時，繼電器才釋放，有效地避免了繼電器在臨界處頻繁吸、放。）
動作延時：2-3秒
儀表工作環境溫度：-25--45℃
探極工作（介質）溫度： 普通型： -20--60℃
中溫型：
-40--200℃
高溫型：
-40--800℃
介質壓力： 壓力型： ≤3MPa（其余型號為常壓）
防護等級：IP65
輸出方式：繼電器觸點，一組常開常閉觸頭。
（觸點容量AC250V，0.3A；DC28V，0.5A；電阻負載）
 說明：探極沿(yan)水平方向安(an)裝,則(ze)“回差”作用不明顯。
【外型尺寸】
【端子板元件分布及其功能】
1---接線端子
2---繼電器吸合指示燈。綠色，亮表示吸合。
3---運行/非運行轉換鍵（有防塵蓋），短按一下，由"非運行"
狀態轉變為"運行"狀態（投入運行）；再短按一下由"運行"狀態轉變為"非運行"狀態（退出運行）。每短按本鍵一下，物位開關會在運行/非運行兩種狀態之間相互轉換一次，您現在就可以試點擊上圖的按鍵。實際按鍵時的手感跟這里一樣，按的時間不能長于半秒。為敘述方便，下文稱
"3鍵"。 要按動此鍵，需先揭下防塵蓋，完成操作后蓋上。
4---運行(xing)(xing)(xing)/非運行(xing)(xing)(xing)指示燈。紅色(se)，閃亮(liang)表示"非運行(xing)(xing)(xing)"狀態(tai)，長(chang)亮(liang)表示"運行(xing)(xing)(xing)"狀態(tai)。

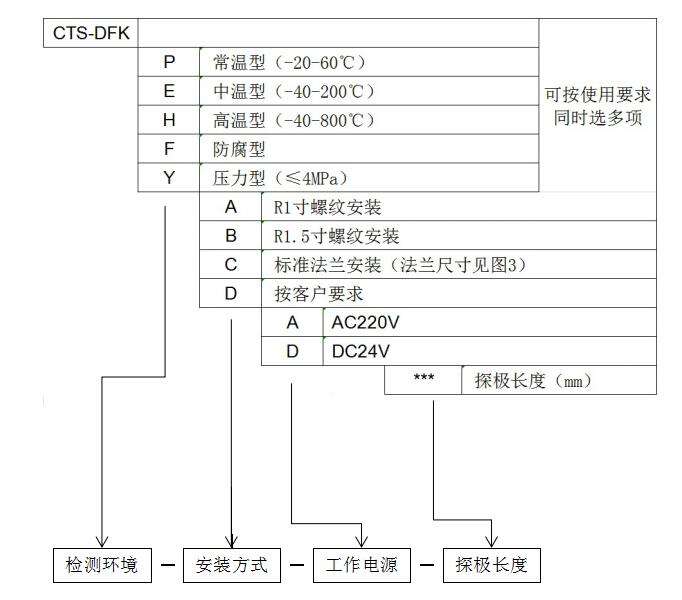

【CTS-DFK型號編制及說明】
選型舉例
例1：使用要求：介質常溫、常壓；R1 安裝；電源AC220V；探極長1米。
對應型號：CTS-DFK-P-A-A-1000
例2：使用要求：介質溫度≤150℃；介質壓力≤3MPa；法蘭安裝；DC24V；探極長800mm。
對(dui)應型(xing)號：CTS-DFK-EG-C-D-800
【選型注意事項】
1.
本物位開關的探極長度可根據現場需要選在150-2500mm之間，為棒式探極，超過此長度可用纜式探極。
2. 用于檢測塑料等介電常數<3的物料時，探極長度不宜短于500mm。非金屬料倉或物料介電常數≤1.8時需加輔助探極。
3. 高溫型檢測的物料須不導電；用于液態物料，特別是作下限報警時，應選壓力型。
4. 我(wo)公司提供(gong)選型咨詢服務(wu)；特殊情況可按用戶要求供(gong)貨。
【使用技巧及注意事項】
1. 外殼地線標志處要可靠連接地網。
2. 某些生產各式料倉的廠家，目前料倉所配套的電容式物位開關出廠時不能預調好，需到現場
調試，極不方便。可改用本物位開關，出廠前安在料倉上，通電30分鐘后按上述第八項
方法投運，然后斷電，則設備運到現場后，上電便可自動投入運行，不必再調試。
3. 首次使用便有較多物料粘附在探極上的使用方法：先讓探極浸涂一層物料，然后安裝，再按上述第八項"投運方法"進行投運操作。
4. 用了一段時間后，探極上粘附的物料越積越厚，引至誤動作，可在空倉情況下短按"3鍵"一下，退出"運行"狀態，數秒鐘后再短按"3鍵"
一下，進入"運行"狀態，即能排除故障。 其它任何誤動作都可按此法處理。
5. 建議物位開關內繼電器觸頭不要直接帶大電流負載，尤其感性或容性負載。帶大電流負載應通過中間繼電器，并在負載兩端并接浪涌吸收元件。
6. 物位開關從一個料倉(cang)換(huan)到(dao)另一個料倉(cang)使用，需按第八(ba)項所述方法重新投運。 |
