| 【概述】
CTS-DFJ型射頻電容式物位開關，也稱作射頻電容式物位器，料位器或液位器，是一種經濟型產品。在低粘度和低沖擊的場合可以取代阻旋式料位開關。它可適用于固體粉料、細顆粒料及液位料倉的上、下限位報警或控制。
【產品特點】
1.可靠性高：機械及電路結構簡單，無可動部件，一經安裝調試后無需維護。
2.溫度漂移低：采用數字電路無零點漂移，季節更換無需重新調校。
【工作原理】
該限位開關可分別安裝在料倉頂部或倉璧側面的適當位置上,對料位進行上、下限位控制(或報警)。由于被測物料的介電常數與空氣不同,所以倉內物位發生變化時會引起探極對倉壁間的電容量發生變化,當該電容量大于用戶的設定值時.限位開關內的繼電器動作,輸出一個開關量達到控制(或報警)
的目的。
【主要技術指標】
1.儀表部分
* 工作環境： 溫度-30～60℃ 濕度≤90%
* 電源電壓： AC220V士10% 50Hz 或DC24V
* 功 耗： ≤3W
* 輸出信號： 一組繼電器常開接點(觸點容量AC 220V 0.5A)
2.探極部分
溫度：常溫型(-20-60℃)
中溫型(-40-200℃)
高溫型(-40-800℃)
【接線端子板元件分布】
【外形尺寸及安裝方式】
如圖所示，采用R1或R1.5管螺紋安裝

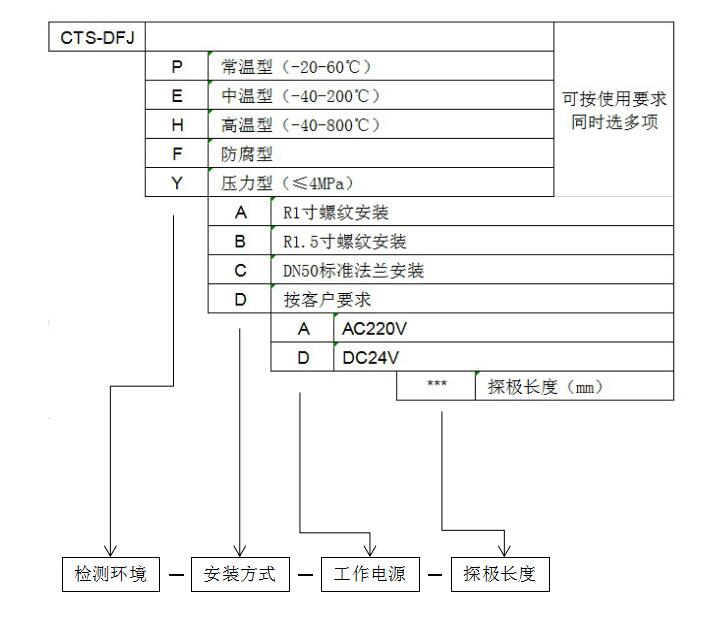

【型號編制及說明】
|
