| 【概述】
這是一臺有高、低兩點報警開關量輸出的射頻電容式物位開關，由于使用了自行設計的特殊芯片，實現了電容式物位開關的上、下限報警兩種功能兼備，實現了電容式物位開關只進一次料便能標定兩個輸出點的簡易操作，從而實現了物位檢測的低成本與強功能的完美結合，充分體現了我公司與時俱進的精神和能力。它適用于各種物料作物位高度的上、下限報警或控制。
【主要技術指標】
◆ 工作電源：AC220V 或 DC24V
◆ 功耗：<3W
◆ 動作延時：<2～3秒
◆ 儀表工作環境溫度：-20～45℃
◆ 探極工作（介質）溫度： 普通型： -20～60℃
中溫型：
-40～200℃
高溫型：
-40～800℃
◆ 介質壓力： 壓力型： ≤3MPa（其余型號為常壓）
◆ 防護等級：IP65
◆ 輸出方式：兩組繼電器常開、常閉觸點，對應高、低兩點輸出。觸點容量AC250V，0.3A；DC28V，0.5A；電阻負載。
◆ 檢測范圍： ≤5000p
【探極形式及外形】

【端子圖和顯示板元件分布及其功能】
1---高輸出點選擇器，可拔下長方型短路器，改插其他位置（同一組選擇器中只能插一個短路器），使其輸出動作點可選在物位的100%、90%、80%、70%、或60%處，對應端子6、7、8輸出，出廠時置于80%處。
2---低輸出點選擇器，可選物位的50%、40%、30%、20%、10%或0%，，對應端子3、4、5輸出，出廠時置于20%處。
3---高輸出指示燈（H.紅色），當高位選擇器選定動作點（例如80%）后，物位高于等于此點（80%）時，燈亮，否則燈熄，指示物位高度或是否報警。
4---低輸出指示燈（L.紅色）
5---滿倉鍵（MH）
6---空倉鍵（ML）

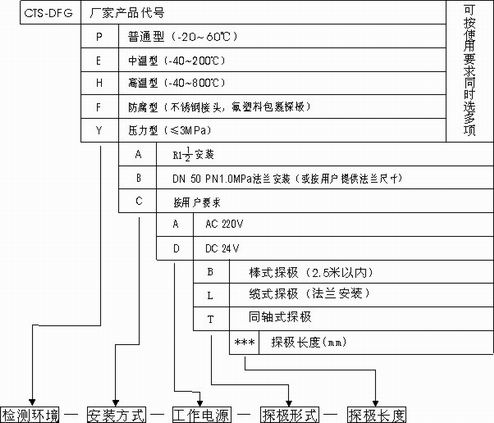

【型號編制及說明】
選型舉例
例1：使用要求：介質常溫、常壓；R1.5 安裝；電源AC220V；棒式探極，長1米。
對應型號：CTS-DFG-P-A-A-B-1000
例2：使用要求：介質溫度≤150℃；介質壓力≤3MPa；防腐蝕；電源DC24V；纜式探極，長3.5米。
對應型號：CTS-DFG-EYF-B-D-L-3500
【選型注意事項】
1.
本物位開關的探極長度可根據現場需要選擇，小于2.5米時應選擇棒式探極，超過此長度應選用纜式探極。
2. 固體物料并且是非金屬料倉或物料介電常數≤1.8時需加輔助探極；液體物料并且是非金屬料倉或料槽和其它非規則料倉應選用同軸探極。
3. 我公司提供選型咨詢服務；特殊情況可按用戶要求供貨。
【投運方法】
本物位開關，必須進行空倉和滿倉兩次標定以后才能正常運行，可先標定空倉，再標定滿倉，
也可先標定滿倉，再標定空倉，過程如下：
附標定清除法：如果進行了不滿意的標定，想清除，可按下“清除+空倉”鍵至“空倉標定指示燈”閃亮，清除原空倉標定數據；按下“清除+滿倉”鍵至“滿倉標定指示燈”閃亮，清除原滿倉標定數據。
【使用技巧及注意事項】
1. 本物位開關應在倉頂垂直安裝，外殼地線標志處要可靠連接地網。
2. 建議物位開關內繼電器觸頭不要直接帶大電流負載，尤其感性或容性負載。帶大電流負載應通過中間繼電器，并在負載兩端并接浪涌吸收元件。
3. 物位開關從一個料倉換到另一個料倉使用，需按第八項所述方法重新投運。
|
