| 【概述】
CTS-DD型(xing)電(dian)(dian)(dian)導式(shi)液位控(kong)制器(qi)(qi)（又稱電(dian)(dian)(dian)接(jie)觸(chu)式(shi)液位控(kong)制器(qi)(qi)）是一種新型(xing)的(de)(de)電(dian)(dian)(dian)導式(shi)液位控(kong)制器(qi)(qi)。其靈敏度可(ke)調,對低電(dian)(dian)(dian)導率的(de)(de)液體(ti)具有極強的(de)(de)抗結垢能力。該控(kong)制器(qi)(qi)可(ke)以通過(guo)測(ce)量電(dian)(dian)(dian)極與導電(dian)(dian)(dian)液體(ti)的(de)(de)接(jie)觸(chu),
連(lian)通控(kong)制電(dian)(dian)(dian)路(lu)的(de)(de)電(dian)(dian)(dian)流,再(zai)由控(kong)制電(dian)(dian)(dian)路(lu)把(ba)這個電(dian)(dian)(dian)流信號轉換為繼(ji)電(dian)(dian)(dian)器(qi)(qi)的(de)(de)觸(chu)點開關輸出,從而(er)實現了對液位的(de)(de)控(kong)制.適(shi)用于輕工、化工、食(shi)品、水處理等行業的自(zi)動給水、排水控制及(ji)各(ge)種導(dao)電液(ye)體的上(shang)/下限位報警。
【產品特點】
*安裝調試簡單,運行可靠,價格低廉。
*可通過靈敏度調整適應不同電導率的液體。
*對于較低電導率的液體具有極強的抗結垢能力。
*有一(yi)體(ti)(ti)型和(he)分體(ti)(ti)型結(jie)構,使用(yong)方便(bian)靈活。
【主要技術指標】
*工作電源∶AC220V±1O% 50HZ
*功率∶<=5W
*環境溫度∶-30～50℃
*介質溫度∶-30～250℃
*介質壓力∶lMPa
*液體電阻率∶小于200KΩ.CM
*繼電器輸出∶AC220V 0.5A
*電極(ji)材(cai)料∶1Crl8Ni9Ti
【接線端子圖】
1、一體型控制器的端子圖：
2、分體型控制器的端子圖：

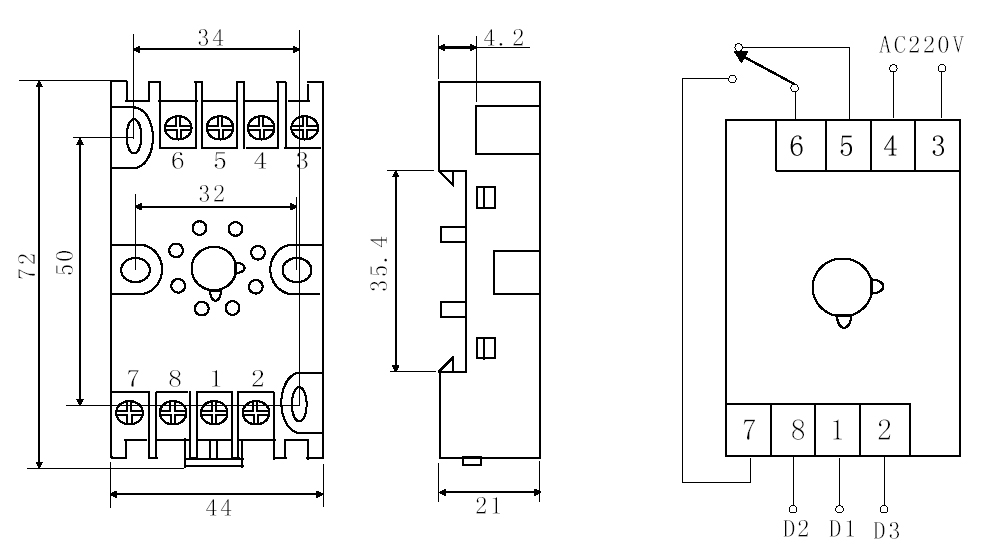

A.導軌式安裝：
B.面板式安裝：
【CTS-DD型號編制及說明】
【產品的應用及選型】
1.作為上下限位報警時的應用:
如圖6所示,作為上下限報警時,一般使用雙電極一體型結構的控制器。可采用頂裝或側
裝.當液體浸沒兩個電極時,控制器響應并輸出一個繼電器觸點的開關量用于報警。
2.作為液位控制時的應用:
作為液位控制時,一般采用三電極分體型結構的控制器。如圖6所示,電極D1,D2,D3分別以不同高度放置罐內,當液面上升至浸沒D1或下降至離開D2時,控制器可以控制泵的啟停,使液位控制在
D2與D1的長度差之間.從而實現給水、排水的自動液位控制。
3.選型指南:
①當控制器作為上、下限報警且電極長度在2m以內時,應選用一體型雙電極控制器。
②當控制器作為液面高度控制且電極長度在2m以內時,應選用一體型三電極的控制器。
③當控制器作為上、下限報警且電極長度超過2m時,應選用分體型雙電極的控制器。
④當控制器作為液體控制且電極長度超過2m時,應選用分體型三電極的控制器。
【外型尺寸及安裝方法】
如下左圖所示,一體型結構的控制器儀表部分在電極上部的殼體內,采用G1.5"螺紋安裝,亦可配如下右圖所示帶螺紋法蘭,采用法蘭安裝。
 |
